Pondasi Cakar Ayam

Asal Mula

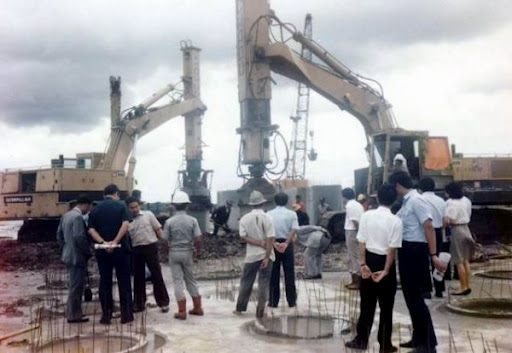

Prof Dr Ir Sedijatmo tahun 1961 ketika sebagai pejabat PLN harus mendirikan 7 menara listrik tegangan tinggi di daerah rawa-rawa Ancol Jakarta. Dengan susah payah, 2 menara berhasil didirikan dengan sistem pondasi konvensional, sedangkan sisa yang 5 lagi masih terbengkelai. Menara ini untuk menyalurkan listrik dan pusat tenaga listrik di Tanjung Priok ke Gelanggang Olah Raga Senayan dimana akan diselenggarakan pesta olah raga Asian Games 1962.

Karena waktunya sangat mendesak, sedangkan sistem pondasi konvensional sangat sukar diterapkan di rawa-rawa tersebut, maka dicarilah sistem baru ,Lahirlah ide Ir Sedijatmo untuk mendirikan menara di atas pondasi yang terdiri dari plat beton yang didukung oleh pipa-pipa beton di bawahnya. Pipa dan plat itu melekat secara monolit (bersatu), dan mencengkeram tanah lembek secara meyakinkan.

Oleh Sedijatmo, hasil temuannya itu diberi nama sistem pondasi cakar ayam. Menara tersebut dapat diselesaikan tepat pada waktunya, dan tetap kokoh berdiri di daerah Ancol yang sekarang sudah menjadi ka wasan industri. Bagi daerah yang bertanah lembek, pondasi cakar ayam tidak hanya cocok untuk mendirikan gedung, tapi juga untuk membuat jalan dan landasan. Satu keuntungan lagi, sistem ini tidak memerlukan sistem drainase dan sambungan kembang susut.

Stuktur Cakar Ayam

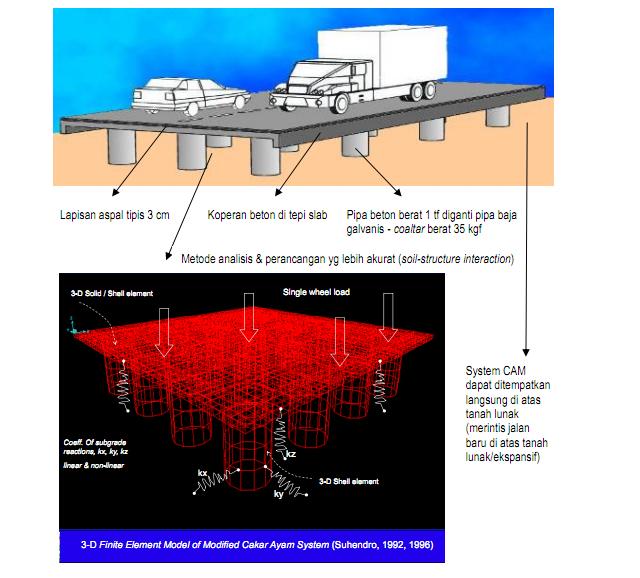

Pondasi cakar ayam terdiri dari plat beton bertulang yang relatif tipis yang didukung oleh buis-buis beton bertulang yang dipasang vertikal dan disatukan secara monolit dengan plat beton pada jarak 200-250 cm. Tebal pelat beton berkisar antara 10-20 cm, sedang pipa-buis beton bertulang berdiameter 120 cm, tebal 8 cm dan panjang berkisar 150-250 cm. Buis-buis beton ini gunanya untuk pengaku pelat. Dalam mendukung beban bangunan, pelat buis beton dan tanah yang terkurung di dalam pondasi bekerjasama, sehingga menciptakan suatu siatem komposit yang di dalam cara bekerjanya secara keseluruhan akan identik dengan pondasi rakit ralft foundation.

Mekanisme sistem podasi cakar alam dalam memikul beban dari hasil pengamatan adalah sebagai berikut: Bila diatas pelat bekerja beban titik, maka beban tersebut membuat pelat melendut. Lendutan ini menyebabkan buis-buis cakar ayam berotasi. Hasil pengamatan pada model menunjukkan riotasi cakar terbesar adalah pada cakar yang terletak di dekat beban. Rotasi cakar memobilisasi tekanan tanah lateral di belakang cakar-ayam dan merupakan momen yang melawan lendutan pelat. Dengan demikian, cara mengurangi lendutan pelat, semakin besar momen lawan cakar untuk melawan lendutan maka semakin besar reduksi lendutan. Momen lawan cakar dipengaruhi oleh dimensi cakar dan kondisi kepadatan (kuat geser) tanah disekitar cakar,yaitu semakin panjang (dan juga lebar) cakar, maka semakin besar momen lawan terhadap lendutan pelat yang dapat diperoleh.

Banyak bangunan yang telah menggunakan sistem yang di ciptakan oleh Prof Sedijatmo ini, antara lain: ratusan menara PLN tegangan tinggi, hangar pesawat terbang dengan bentangan 64 m di Jakarta dan Surabaya, antara runway dan taxi way serta apron di Bandara Sukarno-Hatta Jakarta, jalan akses Pluit-Cengkareng, pabrik pupuk di Surabaya, kolam renang dan tribune di Samarinda, dan ratusan bangunan gedung bertingkat di berbagai kota.

Pengembangan Bambu Komposit sebagai Bahan Bangunan Alternatif Pengganti Kayu

 Latar Belakang

Saat ini kayu yang berkualitas semakin sulit diperoleh di pasaran, sehingga perlu dicari bahan lain sebagai penggantinya. Bambu cepat tumbuh adalah salah satu jenis yang dapat digunakan, karena selain mempunyai masa panen hanya 3 sampai 5 tahun, potensinya pun cukup besar di beberapa daerah dan bersifat renewable  serta sangat sesuai dengan kebutuhan industri. Beberapa aspek sifat bambu lebih baik daripada kayu, tetapi bambu memiliki kekurangan untuk digunakan sebagai bahan konstruksi secara langsung. Kemajuan teknologi saat ini memungkinkan untuk dapat mengolah bahan bambu menjadi balok mirip kayu dengan kekuatan yang tinggi. Pengembangan pembuatan balok bambu dilakukan dengan bantuan pelatihan produksi, sehingga dapat dibuat unit produksi dan dapat dilakukan dengan skala UKM.

Hasil penelitian Balai Bahan Bangunan – Puslitbang Permukiman pada tahun anggaran 2007 menunjukkan bahwa, dengan menggunakan perekat resin (cara pres panas atau dingin) atau semen, dapat dihasilkan suatu suatu bahan bangunan komposit yang mempunyai kekuatan tinggi sehingga dapat menandingi kekuatan kayu. Produk dari hasil penelitian ini dapat berupa panel eksterior dan interior dengan berbagai bentuk untuk konstruksi bangunan seperti, dinding, langit-langit serta penutup atap, atau yang digunakan sebagai  bahan furniture dengan memenuhi persyaratan yang diperlukan.

Manfaat

1. Menyediakan bahan bangunan alternatif dan memberdayakan masyarakat melalui pengembangan UKM
2. Menciptakan lapangan pekerjaan baru bagi masyarakat dan mendukung program pembangunan perumahan yang berkelanjutan di Indonesia

Keunggulan

1. Dimensi dapat disesuaikan dengan kebutuhan
2. Dimungkinkan dibuat tanpa adanya sambungan
3. Sifat Mekanika tinggi
4. Pengerjaan setara dengan bahan kayu

Jenis Bambu Olahan

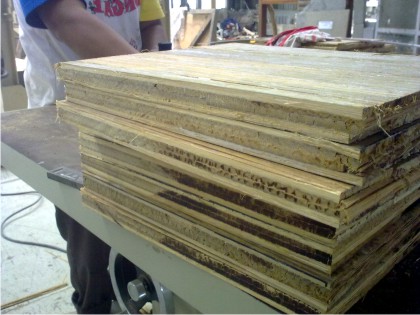

Parallam

Subiyanto et al. (1994), menyatakan bahwa papan bambu lapis semi serat dibuat dengan cara memipihkan bambu dengan mesin pemipih sampai bentuk bambu berupa semi serat yang panjang. Kemudian arah serat disusun saling menyilang. Parallam bambu yang dibuat sama dengan papan bambu lapis semi serat, tapi arah seratnya susunannya sejajar.

Bambu Lapis

Kayu lapis adalah suatu produk yang diperoleh dengan cara menyusun bersilangan tegak lurus lembaran venir yang diikat dengan perekat,minimal tiga lapis ( SNI,2000). Pemasangan venir dengan arah saling tegak lurus dimaksudkan untuk mendapatkan kekuatan mekanis yang lebih tinggi. Penyusutan lebih kecil sehingga menjadikan produk tersebut memiliki stabilitas dimensi yang tinggi.

(source: http://puskim.pu.go.id)
